Mosiężne złączki zaciskowe

OPIS SYSTEMU

TheZłączki zaciskowe PEXto seria chromowanych złączek zaciskowych z mosiądzu do rur wielowarstwowych ze zdejmowanym korpusem. Tego typu kształtki znajdują zastosowanie w różnych dziedzinach, ale głównie do budowy instalacji wodociągowych, sanitarnych i grzewczych.

Produkowany jest zgodnie z przepisami DMn stopień 174 z dnia 6 kwietnia 2004 r. o materiałach i przedmiotach, które mogą być stosowane w instalacjach do dystrybucji wody przeznaczonej do spożycia przez ludzi i przestrzegają wszystkich poniższych przepisów w celu zapewnienia jakości i niezawodności produktu.

LINIA PRODUKOWANA JEST ZGODNIE Z PRZEPISAMI:

＞PL681-1

＞UNI PL 1254-3

＞EN 10954-2

MATERIAŁ

＞Wszystkie złączki kute mosiężne są produkowane zgodnie z przepisami UNI EN 12165 z mosiądzu CW617N-CuZn40Pb2

＞Wszystkie mosiężne złączki prętowe są produkowane zgodnie z przepisami UNI EN 12164 z mosiądzu CW617N-CuZn40Pb2

GWINTOWANIE

＞Złączki gwintowane IFAN BRASS produkowane są zgodnie z normą ISO 228 na gwinty cylindryczne gazowe

OBRÓBKI GALWANICZNE

Aby spełnić przepisy DMn stopień 174 z dnia 6 kwietnia 2004 r. i umożliwić stosowanie armatury w instalacjach dystrybucji wody do spożycia przez ludzi, wszystkie artykuły niklowane i chromowane spełniają wymagania przepisów UNI ISO 92 27 dla korozja i przepisy UNI ISO 28 19 dotyczące przestrzegania.

INFORMACJE O SYSTEMIE

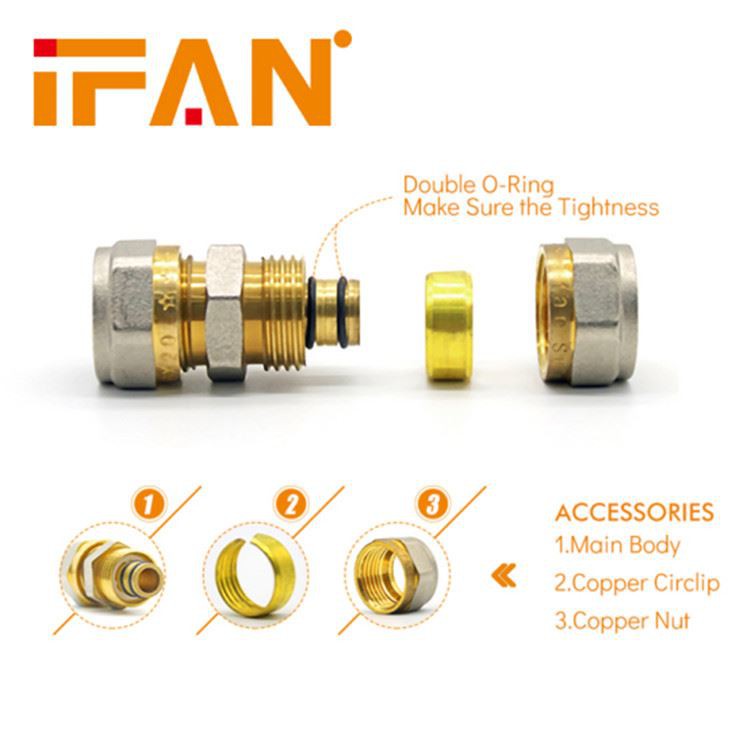

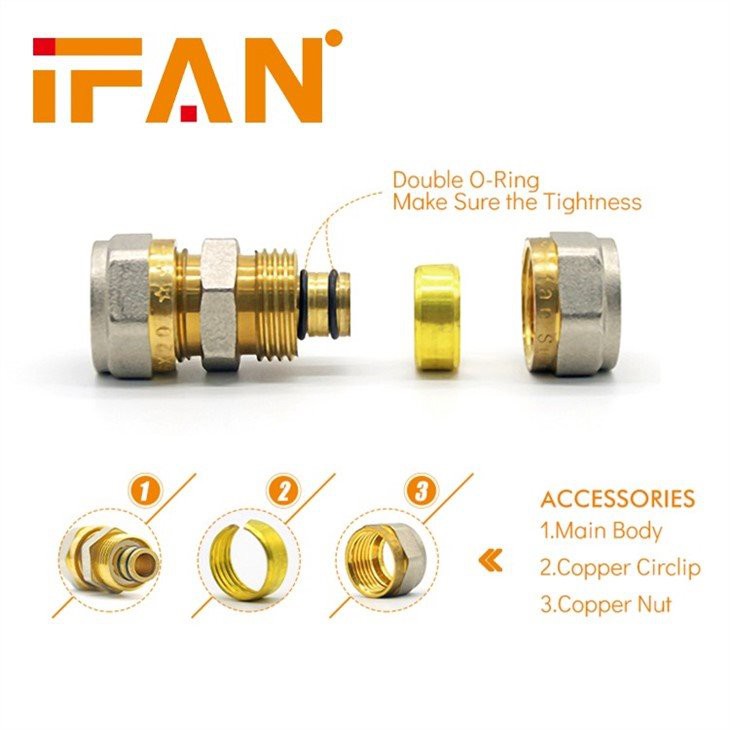

Szczelność pomiędzy wielowarstwową rurą a kształtką jest zapewniona dzięki obecności podwójnego O-ringu EPDM PEROX (zgodnie z UNI EN 681-1:2006) umieszczonego na korpusie adaptera.

Połączenie nasadki następuje poprzez ściskanie promieniowe zapewniane przez zazębienie nakrętki, co powoduje ściskanie szczeliny wokół rury i drugie ściskanie osiowe na oringu wkładki. Wreszcie, kształtka wyposażona jest również w pierścień teflonowy, który gwarantuje izolację pomiędzy aluminium rury a mosiądzem wkładki zapobiegając korozji naprężeniowej, która mogłaby uszkodzić system (rurę i kształtkę). Wymienność systemu gwarantuje wkładka mobilna, która pozwala na zastosowanie tego samego połączenia z różnymi rozmiarami rur.

MAKSYMALNE CIŚNIENIE ROBOCZE: 10 BAR

MAKSYMALNA TEMPERATURA PRACY: -20C- plus 110 stopni

INSTRUKCJA MONTAŻU

Aby uzyskać idealne połączenie i zgodnie z rodzajem zastosowanej kształtki, należy postępować zgodnie z prostymi i podstawowymi procedurami wskazanymi poniżej:

1. Najpierw przytnij rurę na żądaną długość za pomocą obcinaka do rur lub specjalnych nożyc, upewniając się, że cięcie jest prostopadłe do osi rury.

2. Następnie przytnij i skalibruj rurkę za pomocą narzędzia. Włóż miernik do rury, a następnie przekręć go zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara;

3. W przypadku ściskanych mechanicznych złączek rurowych, przede wszystkim w przypadku adapterów, w rurę włożyć następujący element złączek: pierścień nakrętkowy do dokręcania rur;

4. Dopasowanie rury do złączki, aż całkowicie oprze się o pierścień izolacyjny;

5. Dokręcić ręcznie nakrętkę na korpusie, a następnie za pomocą klucza dokręcić nakrętkę, zgodnie z ilością kręceń podaną w tabeli.
